Roulement à billes TURBINE — WO 2024/200369
Cage à billes munie de pales profilées qui génèrent un flux traversant le roulement — nettoyage, lubrification, refroidissement. Brevet international WO 2024/200369. Médaille d'or Lépine 2023.
Une cage à billes classique ne fait qu'espacer les billes du roulement. En y ajoutant des pales profilées, on crée un flux traversant — un courant qui passe d'un flanc à l'autre du roulement, le nettoie, le lubrifie, et fait chuter sa température.
Une seule pièce change.
note · Pour les prototypes : décliquetage de la cage plastique d'origine, encliquetage de la cage à ailettes (impression 3D). Aucun autre composant n'est modifié.
Le roulement devient sa propre turbine.
Nettoie
Le flux balaie les particules d'usure et les évacue hors du chemin de roulement. La graisse contaminée ne stagne plus.
Lubrifie
L'huile et la graisse sont redistribuées en continu sur toute la surface des billes et des chemins. Pas de zone sèche.
Refroidit
La montée en température chute. La chaleur extraite profite aussi aux organes voisins logés dans le même carter.
« Jusqu'à présent, on ne demandait à la cage à billes que de tenir les billes espacées. Maintenant, elle turbine. »
La cage à billes, en une ou plusieurs parties, comporte une ou plusieurs ailettes — hélice à droite ou à gauche.
Du brevet à la pièce imprimée.

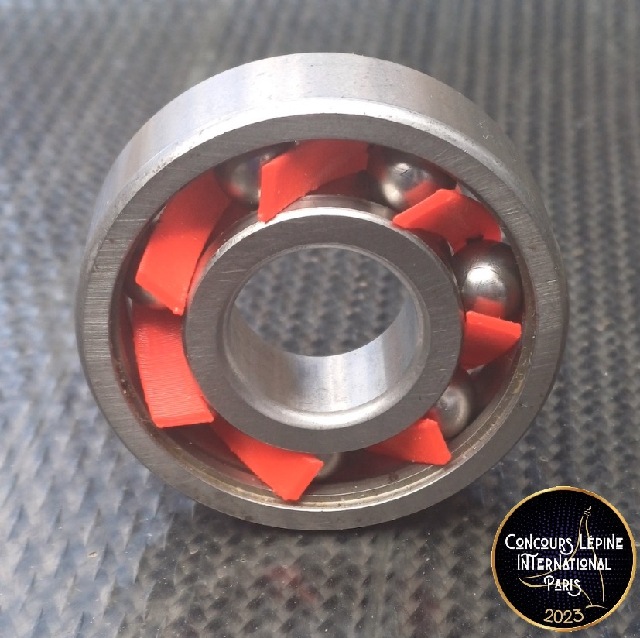

Les figures du brevet et le premier prototype, fabriqué par décliquetage d'une cage plastique du commerce et impression 3D de la cage à ailettes.
Partout où un roulement tourne.
Conçue pour le marché de la deuxième monte. La cage à ailettes remplace la cage existante ; les autres composants du roulement ne sont pas touchés.
Moteurs deux temps
Les roulements en logements borgnes refroidissent mal. Avec ailettes, ils deviennent des turbos intégrés.
Boîtes de vitesses
Brassage continu de l'huile, élimination des points chauds, durée de vie prolongée.
Réducteurs
Couples élevés, faibles vitesses : la cage maintient la lubrification active là où elle stagne.
Automobile
Deuxième monte. La pièce s'encliquète à la place de la cage d'origine, sans toucher au reste.
Motos
Idéal pour les compétitions karting / petites cylindrées où chaque degré compte.
Agriculture
Environnements poussiéreux : le flux évacue les contaminants au lieu de les piéger.
